Лукоянов П.І. Зимові спортивні походи

Спорядження для спортивних, лижних походів

Групове спорядження

Сонячно-магнітний компас

Такий компас (рис. 40) дозволяє витримувати потрібний напрямок при подорожі в тундрових районах, по арктичних льодах і в місцях складних магнітних відмін. Його особливість - поєднання лімба магнітного компаса і часового лімба, в якому відлік починається з півдня по ходу годинникової стрілки: цифри 24 - проти 180°, 6 - проти 270°, 12 - проти 360° і 18 відповідає 90°.

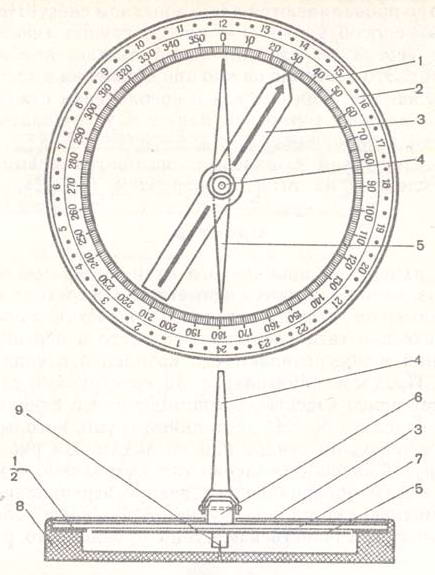

Рис. 40. Сонячно-магнітний компас: 1 - лімб компаса; 2 - часовий лімб; 3 - візир; 4 - відкидна стійка; 5 - магнітна стрілка; 6 - вісь відкидний стійки; 7 - прозора кришка; 8 - корпус компаса; 9 - вісь магнітної стрілки.

У центрі прозорої кришки на осі кріпляться відкидна стійка і візир. При роботі з приладом необхідно обов'язково враховувати поясний час. Припустимо, час 13 годин, і потрібно рухатися на північний схід. Ставимо візир мушкою на 45°, повертаємо компас до суміщення тіні від стійки з цифрою 13, і візир покаже потрібне -напрям, для витримування якого треба лише поєднувати тінь на годинному лімбі з цифрою 13, переміщаючи її через кожні 20 хвилин на 5° по ходу годинникової стрілки, що забезпечує більшу точність витримування напрямку. Це можна також контролювати і магнітною стрілкою: визначивши потрібний напрямок за сонцем, слід помітити, на якому поділі зупинився північний кінець стрілки. Якщо сонце сховається, можна з успіхом рухатися, використовуючи прилад як магнітний компас, - подвійний контроль, і не треба враховувати магнітного схилення.
