Альошин В.М. Карта в спортивному орієнтуванні

Розділ 3. Створення спортивної карти

3.5. Коригування

Сукупність польових та камеральних робіт по нанесення на топооснову деталей різних компонентів ландшафту, істотних для спортивного орієнтування, ми будемо називати коригуванням карти.

Коригування складається з наступних основних операцій: 1) нанесення лінійних орієнтирів і планових обрисів площинних об'єктів, 2) нанесення мікрооб'єктів, 3) зйомки рельєфу, 4) заповнення площ. Це розділення операцій не означає, що вони проводяться окремо або в певній послідовності. Воно певною мірою умовно і введено для того, щоб систематизувати і викласти в найбільш доступній формі прийоми і методи виконання операцій. На практиці, в залежності від характеру місцевості, виду топооснова і кваліфікації упорядника, вони можуть виконуватись паралельно або послідовно, в більшому або меншому обсязі. Наприклад, при використанні в якості топооснова фотоплана різко знижується об'єм перших двох операцій, а коригування зводиться до дешифрування змісту контурів і зйомці рельєфу.

Нанесення лінійних орієнтирів і планових обрисів площинних об'єктів

До лінійним орієнтирам відносяться: дороги, стежки, просіки, огорожі, струмки, канави, вимоїни, неглибокі лощини, прируслові вали, насипи, вузькі стариці, тальвеги і вододіли. До ним треба також віднести межі та контури, що утворюють планові обриси наступних площинних об'єктів: озер, річок, боліт, ділянок різної рослинності, забудованих територій, кам'яних осипів, районів з камінням, голих скель, піску, деяких форм рельєфу, розташованих на одному рівні (заплави, карстові утворення на горизонтальних поверхнях, зандровые рівнини). Всі ці лінії знімаються однаково з прокладанням знімальних ходів і застосуванням прямих і обернених засічок.

Будь лінійний орієнтир представляють при зйомці в вигляді ламаної лінії або багатокутника, прямі відрізки яких є сторонами знімального ходу. Довжина сторони визначається видимістю.

Укладач у вихідній точці візує напрямок видимого ділянки і будує його на планшеті. Якщо візування вироблено спортивним компасом, його кладуть на планшет так, щоб одна з північних ліній колби сполучилася з лінією магнітного меридіана планшета, а край лінійки з поділками - з вихідною точкою. Треба перевірити, чи збігаються при цьому покажчики півночі компаса і планшета. Потім з вихідної точки проводиться лінія візування.

Якщо використовується метод роботи на орієнтованому планшеті, спочатку орієнтують планшет за вбудованим компасом і візують з допомогою лінійки. Взаємне положення лінійки і планшета слід змінювати до тих пір, поки стрілка компаса не співпаде з покажчиком півночі, а лінійка не буде встановлена вздовж лінії візування. При цьому край лінійки з поділками повинен збігатися з вихідною точкою. Після досягнення такого стану проводять лінію візування. Потім вимірюють кроками відстань до обраної поворотної точки ходу, на яку вироблялося візування, і вона будується на планшеті. Для наступного відрізка операції повторюються. В результаті на планшеті виходить зображення знімального ходу. Зайві кінці ліній візування стираються.

Не слід поспішати розшифрувати лінію, тобто зобразити на ній той чи інший умовний знак. Поворотні точки можуть послужити опорою в подальшій зйомці, крім того, корисно зберегти оригінальний малюнок ходу. Розшифровка загрубит його.

При великій кількості лінійних орієнтирів можна забути їх зміст. Для пам'яті рекомендується поставити на них умовне позначення (наприклад, цифри, що відповідають класам доріг). Зазвичай результати роботи за день зберігаються повністю в пам'яті упорядника. Настійно рекомендуємо в кінці кожного дня польових робіт перемальовувати все відзняте за день з польового оригіналу авторський і на ньому проводити повну розшифровку ліній.

Зйомку площинних орієнтирів, наприклад великих полян, ведуть побудовою замкнутого ходу за допомогою обходу об'єкта по периметру. Якщо кромки поляни не дуже порізані, знімальний хід прокладають вздовж них (рис. 43) - відрізки AB і БВ. Якщо кромка звивиста, на ній вибирають виступаючу точку і прокладають хід до ній - ВГ. Крайку будують око, вимірюючи кроками відрізок В-1 і оцінюючи на око відрізок 1-2. Глибокі кишені з прямолінійними кромками можна побудувати не заходячи в них - спосіб прямих засічок (ділянка Г-3-Д). Доцільно час від часу проводити контроль побудови способом зворотних засічок. Прийшовши в точку І, можна перевірити своє місцезнаходження від точок В, Г, Е, в яких попередньо були повішені мітки. Якщо отримана нев'язка, її треба розігнати. При русі по поганому грунту або по схилу слід більше довіряти результатам зарубок, ніж вимірам сторін ходу.
Съемка поляны
Рис. 43. Зйомка поляни
Съемка труднопроходимого периметра
Рис. 44. Зйомка важкопрохідної периметра
Съемка сильно изломанного линейного ориентира
Рис. 45. Зйомка сильно зламаного лінійного орієнтир

При зйомці довгого опертого ходу доцільно побудувати його на окремому шматочку пластика, розігнати отриману нев'язки і ув'язаний хід вкопировать в польовий оригінал. Початковий малюнок ходу не слід прати - він може знадобитися надалі.

Якщо вздовж кромки знімається орієнтиру пересуватися незручно (заболочений берег озера, межа важкопрохідної рослинності), можна прокласти хід в стороні від кромки і робити на неї виходи (висячі ходи) з точок основного ходу, візуючи напрямки крайки. На рис. 44 показана зйомка по напрямами візирних ліній з окомірної передачею форми, точка 4 перевірена зворотними засічками від точок 1 і 2.

Зйомка сильно зламаного лінійного орієнтира, наприклад струмка (рис. 45), може вимагати прокладки попереднього ходу з закріпленням станцій (точки Б і в ході АБВГ), які використовуються в подальшій зйомці як проміжні опорні точки. На малюнку добре видно способи прокладання ходу і послідовність операцій при зйомці струмка.

Нанесення мікрооб'єктів

Съемка совокупности микрообъектов
Рис. 46. Зйомка сукупності мікрооб'єктів:
А, Б - тверді точки

Як вже зазначалося, мікрооб'єкти великою мірою визначають інформативність карти. Тому особливо важливо їх точне і правильне нанесення на неї під час зйомки. Візуально пов'язані мнкрообъекты повинні наноситися з суворою передачею геометричного подібності їх взаємного розташування. Для забезпечення цієї вимоги при нанесенні на карту сукупності мікрооб'єктів слід будувати їх положення за допомогою знімального ходу з перевірками прямими і зворотними засічками (рис. 46). Ні в якому разі не можна наносити сукупність мікрооб'єктів на око.

Якщо розміри мікрооб'єктів сумірні з відстанями між ними (наприклад, каміння розміром в плані 3Х5 м, знаходяться на відстані 10-20 м один від одного), треба будувати на планшеті положення центрів цих об'єктів і враховувати це при вимірювання на місцевості. Щоб уникнути плутанини при зйомці в умовах обмеженої видимості рекомендується маркувати мікрооб'єкти мітки з номерами.

Якщо мікрооб'єкти однозначно і достовірно орієнтуються на місцевості, але розташовані один від одного на відстані в масштабі карти менше мінімально допустимого, вдаються до яке утрирування, тобто збільшення цих розмірів до мінімально допустимого. Таку операцію треба поширювати на всю сукупність візуально сполучених об'єктів із збереженням геометричного подібності (рис. 47). У випадку а втрачено геометричне подобу. Виникла внаслідок посилення похибка треба рівномірно розігнати, іноді розігнати доводиться по досить великій площі.

Утрирование размеров совокупности микрообъектов

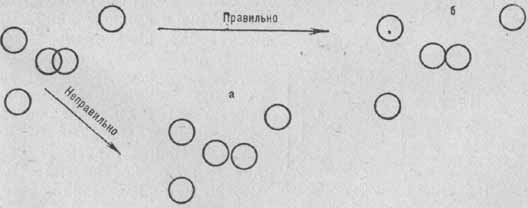

Рис. 47. Перебільшення розмірів сукупності мікрооб'єктів

До яке утрирування доводиться вдаватися і при зображенні складних розвилок і перехресть доріг і стежок (див. рис. 20), щоб правильно передати взаємне розташування отвилок і напрямки їх відходу з основної дороги.
Нанесение одиночного микрообъекта
Рис. 48. Нанесення одиночного микрообъекта:
зліва - напрямок ходу з точки А, Б - точка виходу на дорогу

Якщо потрібно нанести положення одиночного микрообъекта, з якого не видно інших об'єктів або точок, треба побудувати на шматку пластику висячий хід, який починається на цьому об'єкт і кінчається в найближчій твердої або базовій точці (рис. 48). Для цього вибирають напрямок, приблизно перпендикулярне найближчого лінійного орієнтиру, виходять на нього, ідуть вздовж нього до найближчої базової точки і будують хід. Потім, підклавши шматок пластику під польовий оригінал, суміщають зображення точки 22 і, виставивши лінії магнітних меридіанів оригіналу і пластику, паралельно переносять на оригінал точку А.

Як відомо, побудова довгих висячих ходів дає великі похибки. Для збільшення точності прокладки боку АБ можна застосувати метод руху в створі міток. Він полягає, наступному. Припустимо, що треба пройти з максимальною точністю азимуту в умовах важкої прохідності та обмеженої видимості. В вихідної точки вішається мітка. Укладач встановлює азимут і рухається за нього на деяку відстань, поки мітка добре видно. Потім, не змінюючи положення колби компаса, треба, переміщаючись вправо і вліво від пройденої лінії, знайти таке місце, з якого мітка видно точно на лінії зворотного магнітного азимута. Зворотний азимут вийде, якщо поєднати південний кінець стрілки з покажчиком півночі не переміщаючи колби. В цій точці встановлюється друга мітка. Триває рух у потрібному напрямку до тих пір, поки видно обидві мітки. В новій точці вибирають місце, з якого обидві мітки видно на одній лінії, і в ньому вішають третю позначку. Операції повторюються на протягом всього нас цікавить ділянки. Для більш точного побудови довжину можна виміряти мірною стрічкою для одного упорядника (див. рис.27).

Зйомка рельєфу

Говорячи про вимоги до зображення рельєфу як основного компонента ландшафту на спортивній карті, ми розбили його на найпростіші елементи, з яких можна "побудувати" будь-яку форму або комплекс форм. Сутність зйомки рельєфу полягає у визначенні планового положення і висоти його елементів; характерних точок, структурних ліній, просторових елементів. Провести зйомку можна різними способами в залежності від приналежності до рельєфу тієї чи іншої групи. Комплекси форм рельєфу заплави, деяких карстових областей і зандровых рівнин характерні тим, що підошви і бровки їх елементів лежать на одному горизонтальному рівні. Це істотно полегшує коригування, дозволяючи знімати форми рельєфу як площинні орієнтири шляхом нанесення на план обрисів їх підошов і брівок. Оскільки висоти елементів і форм в таких районах зазвичай не перевищують 1-2 перерізів, то і заповнення площі не становить великої праці. Планово-висотний знімальний хід прокладається через характерні точки і спирається на висотах на загальний горизонтальний рівень.

Найбільшу складність з точки зору зйомки представляють комплекси форм рельєфу, обумовлені діяльністю древніх льодовиків. Це насамперед області льодовикового знесення, кінцево-моренні освіти, області горбисто-моренного рельєфу. Елементи таких комплексів форм рельєфу розташовані хаотично і на різних рівнях з висоті, що накладає певний відбиток на побудову знімальних ходів і прийомів зйомки. Зокрема, найбільш доцільно прокладати знімальні ходи по лініях вододілу і тальвегам, а в як поворотних точок і станцій вибирати характерні точки - вершину, сідловину, дно.

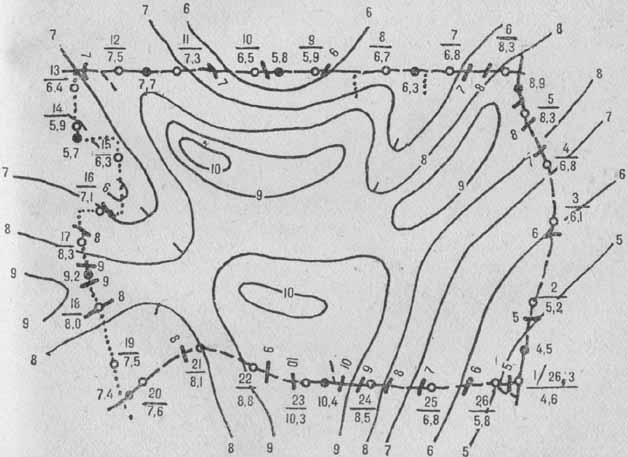

Рис. 49

Розглянемо на конкретному прикладі порядок такої зйомки. Ми маємо топооснову у вигляді викопіювання з топографічної карти 1 : 10000 і знімальне планово-висотне обґрунтування. Знімальний ділянка, обмежена обґрунтуванням, представлений на рис. 49. Так як площа ділянки досить велика (максимальні розміри в поперечнику 350х250 м),. а очікуваний характер рельєфу досить складний, доцільно розбити ділянку на частини опертыми планово-висотними ходами. Це зручно зробити по дорогах і стежках, виходи яких є обгрунтування. В результаті прокладання ходу 5,20-17,35, що розбиває ділянку, отримуємо його плановий малюнок, профіль, проекцію профілю і таблицю висот. Після аналізу нев'язок і їх розгонки врисовываем хід у польовий оригінал і намічаємо ряд станцій (точки а, б, в, г, д, е, ж на рис. 50). В цих точках на місцевості при прокладанні ходу рекомендується повісити мітки з відповідними літерами. Аналогічними ходами проводимо повну розбивку ділянки. Намітимо приблизний план обходу частини ділянки по структурним лініям і характерним точкам, які є на топооснови чи передбачаються по малюнку її горизонталей. Планувати проходи треба так, щоб через 200 - 300 м виходити на станцію і мати можливість пов'язувати ходи.

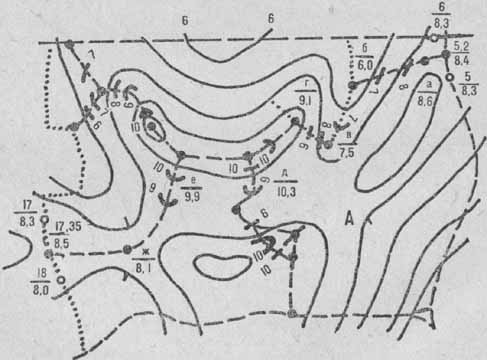

Рис. 50

Вихідною точкою зйомки виберемо точку а. Це станція попереднього ходу 5,20-17,35. Висота її відома і дорівнює 8,6, а сама станція знаходиться на вододільному лінії. Побудуємо на планшеті лінії візування з точки а в напрямках на точки 5,20, 6, б і магнітними азимутами 180 і 300° (рис. 51). З допомогою скломера виміряємо закладення схилів по цих напрямках і знайдемо положення найближчих горизонталей. Припустимо, що в напрямку а-5,20 закладення одно 10 і схил знижується. Висота нашої точки 8,6 - отже, вона знаходиться на 0,6 перерізу вище горизонталі 8, а відстань від неї до цієї горизонталі одно закладання схилу, помноженому на 0,6, тобто 10Х0,6=6 мм.

Работа со съемочной точки

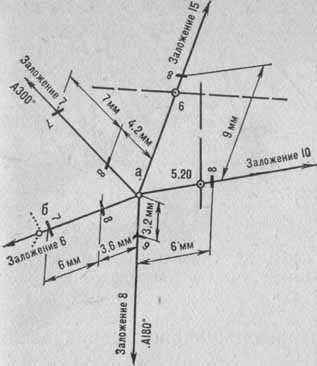

Рис. 51. Робота зі знімальною точки

Відкладемо 6 мм в потрібному напрямку і намалюємо на кінці відрізка фрагмент горизонталі 8 довжиною 1-1,5 мм, конфігурація фрагмента повинна відповідати формі схилу в цьому місці. Поруч з фрагментом поставимо номер горизонталі ("ногами" до підніжжя схилу). У напрямку А 180° схил підвищується, а закладення одно 8: горизонталь 9 знаходиться від точки а на відстані 8Х0,4=3,2 мм. Будуємо її фрагмент.

Аналогічні операції виробляємо для всіх обраних напрямів. Кількість горизонталей, які можна побудувати за їх заложениям зі знімальної точки, залежить від видимості вздовж відповідного напряму. Слід око визначити, на яку відстань проглядається схил, відкласти це відстань відповідному напрямку і побудувати на цьому відрізку стільки горизонталей, скільки заложений на ньому вміститься. Природно, що схил в межах видимості повинен мати приблизно однакову крутизну, тільки тоді правомірні такі побудови.

Від точки "а" рухаємося, рахуючи кроки, по лінії вододілу в південному напрямі до тих пір, поки видно мітку в точці а. У новій точці, назвемо її і, беремо азимут на точку а і визначаємо перевищення точки і відносно а. Припустимо, що відстань аі дорівнює 8 мм. Перевищення визначаємо за лимбу Е скломера, воно одно 0,7. Отже, висота точки і дорівнює 8,6+0,7=9,3. При відсутності навику або при прокладанні ходів з великою кількістю точок доцільно записувати висоти точок в таблицю, наявну на планшеті. З точки і повторюються операції по нанесенню на польовий оригінал фрагментів горизонталей. Візування зі знімальною точки слід проводити у напрямі структурних ліній елементів, знаходяться на схилах, а якщо монотонні схили, приблизно перпендикулярно напрямку ходу.

Якщо схил не проглядається з точки основного ходу (густа рослинність, перегин схилу), можна зробити радіальні виходи на відстань 40-60 м у цікавлячій нас напрямку і побудувати фрагменти горизонталей. На рис. показано 52 такі виходи з точки До точки К.' і К" для кращого огляду схилів. Якщо з точки знімальної видно мітки, повішені на станціях або в точках ходу, можна скористатися ними для визначення планового положення і висоти способом зворотних засічок (наприклад, на рис. 52 точку л можна визначити таким способом від точок р і д).

На цій стадії роботи не рекомендується поєднувати фрагменти горизонталей.
Остов рельефа участка
Рис. 52. Остов рельєфу ділянки
Съемки рельефа на границе участка при плохой видимости
Рис. 53. Зйомки рельєфу на кордоні ділянки при поганій видимість

Зйомку в смузі з поганою видимістю, що примикає до межі ділянки, можна провести так: від точки 23 знаходимо на місцевості положення горизонталі 10 (рис. 53). Від цього місця рухаємося на північ по горизонтальному рівні на 40-60 м і будуємо свій хід - його малюнок на ділянці 1-3 дасть горизонталь 10. З точки 3 можна визначити подальший напрямок горизонталі 10 і нанести її фрагмент на карту. За лимбу Б скломера знаходимо відстань по схилу до горизонталі 9. Відрахувавши його, приходимо в точку 4, яка лежить на цієї горизонталі. Прокладаємо хід на горизонтальному рівні, подтвердившись на відрізку 7-24, можемо побудувати відрізок горизонталі 9 - ділянка ходу 4-7. Повторивши операції, отримаємо малюнок горизонталей 8 (ділянка ходу 8-11), 7 (ділянка ходу 12-14), 6 (ділянка ходу 15-19).

У результаті обходу ділянки А ми отримали остов рельєфу, утворений структурними лініями, характерними точками і фрагментами горизонталей. Частина його показана на рис. 52.

Якщо після проходів по ділянці залишилися площі, які не вдалося переглянути при проході по структурним лініям, треба зробити по них контрольні проходи. Виявлені елементи рельєфу можна нанести окремими висячими ходами.

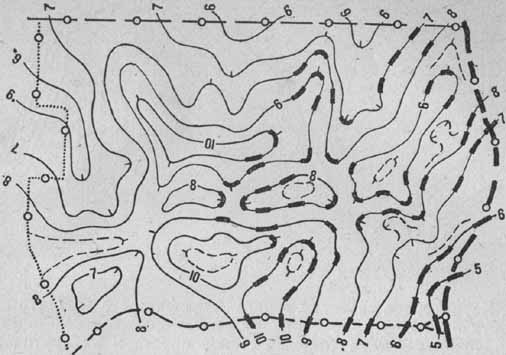

Рис. 54

Потім можна сполучати фрагменти горизонталей. При цьому треба уважно стежити, щоб не вийшло перескока з одного горизонталі на іншу. В результаті отримаємо повне зображення рельєфу на ділянці (рис. 54).

Ми спеціально описали зйомку одного рельєфу. На практиці зазвичай знімають всі компоненти ландшафту (рослинність гидрографию, штучні споруди) одночасно. Однак для кращого розуміння сутності зйомки рельєфу початківцям укладачам корисно зробити кілька вправ по зйомці одного рельєфу, буквально дотримуючись викладеної методики.

Характерним комплексом форм рельєфу, пов'язаних з водноэрозионным руйнуванням ґрунту, є яр. Розглянемо на його прикладі прийоми і способи зйомки рельєфу цієї ландшафтної зони. Характерна властивість яру - профіль його тальвега не відповідає загального профілю схилу: яр глибоко врізаний в схил, причому висота бічних стінок яру та їх крутизна різні в різних місцях. Такі особливості істотні для орієнтування і повинні бути відображені на карті. Знімальні ходи рекомендується прокладати по лініях тальвегів (дну яру) і по флангах обох берегів яру. Рух за цим лініях іноді буває ускладненим, що викликає підвищені похибки вимірювань. При зйомці в таких умовах треба частіше виходити на базові точки. Приклад зйомки яру показаний на рис. 55. Початку вимоїн та сухих русел, точки злиттів і різких вигинів бровок повинні бути ретельно пов'язані один з одним. На рис. 56 наведені деякі прийоми, що полегшують зйомку. Доцільно планувати роботу в періоди відсутності листя (весна, осінь), коли видимість різко збільшується. Хороша видимість знижує трудомісткість робіт, дозволяє широко застосовувати способи прямих і обернених засічок для зв'язку елементів, розташованих на протилежних берегах яру. Схили, прилеглі до долини і основному руслу яру, треба ретельно оглядати для виявлення і нанесення на карту висячих ярів і промоїн.

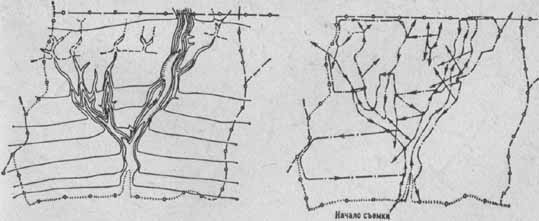

Съемка оврага
Рис. 55. Зйомка яру

Приемы съемки оврага

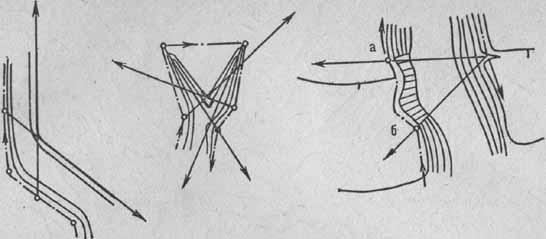

Рис. 56. Прийоми зйомки яру

При роботі в передгір'ях, горах, долинах великих річок доводиться стикатися зі зйомкою схилу. Труднощі цієї роботи полягають у тому, що об'єкти і елементи рельєфу, розташовані на схилі, треба взаємно правильно пов'язати в плані і по висоті. Основний прийом такої зйомки-рух по горизонтальному рівню уздовж схилу. Дуже корисно попередньо закріпити на місцевості з мітками номерами положення горизонталей на лініях, що йдуть упоперек схилу. Це можна зробити ходом знімального обґрунтування або спеціальним ходом, наприклад по лінії вододілу. Хід прокладається по горизонталі (наприклад, 6 на рис. 57). З поворотних точок будуються фрагменти горизонталей, що лежать нижче і вище по схилу в межах видимості - 5, 7, 8. а також об'єкти на схилі.

Съемка склона

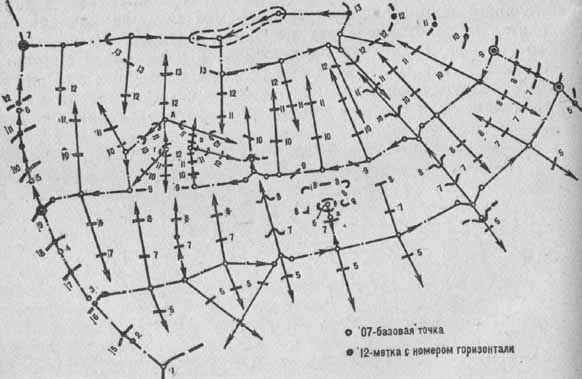

Рис. 57. Зйомка схилу
Построение ямы на склоне
Рис. 58. Побудова ями на схилі:
а - сідловина висотою 8,4; б - дно ями на схилі, висота 7,1
Построение гряды на склоне
Рис. 59. Побудова гряди на схилі:
в, г - вершина гряди, висота 12,2; д - сідловина, висота 11,3

Для побудови форм рельєфу на схилі треба визначити планове положення і висоти характерних точок і структурних ліній, змалювати ці форми відповідними горизонталями. На рис. 58 показано побудову ями на схилі з виходом в неї з основного ходу по горизонталі 6, а на рис. 59 - побудова гряди на схилі. Таким чином, пройшовши по горизонталях 6, 9 і 13, ми матимемо картину всього схилу (рис.60).

Общий рисунок склона
Рис. 60. Загальний малюнок схилу

Заповнення площ

Заповнення площ проводиться відразу ж після закінчення зйомки обмежуючих ліній, як правило, одночасно з зйомкою інших компонентів ландшафту. Перш ніж заповнювати площа, треба переконатися в її однорідності (ступінь прохідності, клас болота). Для цього треба обов'язково пройти по площі в кількох напрямках, а не робити висновок про її зміст стоячи на крайки.

Для забезпечення ідентичності зображення доцільно по закінченні коригування ще раз переглянути все площі і, якщо треба, виправити градації об'єктів. Така операція необхідна для бригадного методу роботи.

Тактика обходу знімального ділянки

Для забезпечення високої якості карти укладачеві треба побачити всі об'єкти на ділянці, правильно передати їх взаємне розташування в плані і по висоті. Потрібно намагатися зробити це, витративши мінімальну час на роботу. Для цього довжина шляху знімального ділянки повинна бути мінімальною, чого можна досягти, тільки визначивши заздалегідь план коригування, тобто обравши певну тактику обходу ділянки. Тактика залежить насамперед від характеру місцевості, а також від виду і якості топооснова, кваліфікації упорядника. Розглянемо прийоми роботи кількох провідних укладачів карт.
Координатный метод Кунцевича

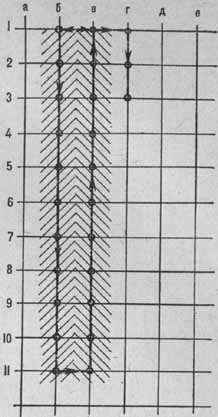

Рис. 61. Координатний метод Кунцевича

В. М. Кисельов працює, як правило, індивідуально, без підготовки знімального обґрунтування. Базуючись на твердих точках топооснова, він будує невеликі замкнуті ходи, які називає периметрами. Прокладає їх за лінійним орієнтирам або за горизонтального рівня (по горизонталі).

Периметр утворює комірку знімальної мережі. Всередині клітинки укладач завдає всі наявні об'єкти, які пов'язує виміром і побудовою азимутів і відстаней. Обов'язково проводить перевірку взаємного розташування об'єктів, нанесених з різних сторін периметра.

Спосіб надійний і придатний практично для будь-якої місцевості, однак трудомісткий: доводиться по кілька разів проходити за одним і тим же місцях.

Цікавий метод, який можна назвати координатним, запропоновано Р. К. Кунцевичем. Він теж зазвичай працює індивід дуально і без попередньої підготовки знімального обґрунтування.

На знімальний планшет укладач накладає координатну сітку з квадратними осередками розміром 10Х10 мм Перетину лінії сітки служать станціями знімального ходу, а сам хід прокладається по лінії північ - південь довжиною, як правило, близько 1 км (рис. 61). Коригування проводиться зі станцій, які закріплюються на місцевості мітками.

Метод Кунцевича має ряд переваг: не потрібно будувати на планшеті знімального ходу і його точок, що економить час і виключає помилки; раціонально спланований шлях складача за ділянці; візування при русі у напрямку північ-південь найбільш точне. Однак висока продуктивність при роботі досягається в основному за рахунок глазомерного побудови об'єктів зі станцій ходу (без вимірювання відстаней та азимутів і їх побудов) і малювання рельєфу на око, чого ні в якому разі не можна рекомендувати. Ці обставини при роботі в масштабі 1 : 10000 (відстані між станціями 100 м) призводять до зниження якості карти, насамперед її точності.

Метод можна застосовувати на рівнинній, слабонаклонной місцевості або на великому рельєфі з монотонними схилами. При його реалізації обов'язково треба пов'язувати об'єкти, побудовані від сусідніх станцій паралельних ходів (що не завжди робить сам автор). На місцевості з більш складним рельєфом доцільно комбінувати цей метод з попередньою підготовкою знімального обґрунтування і зменшувати розміри комірок.

М. К. Гизатулин працює бригадним методом, з використанням знімального обґрунтування, зі станцій, розташованих у центрах перекриваються кіл радіусом 35-40 м Знімальний хід прокладається через центри цих кіл і періодично проходить через базові точки обґрунтування. З кожної станції проводиться зйомка всій площі кола: при гарній видимості-прямо з станції, при обмеженій-з допомогою радіальних виходів (рис. 62). Метод дає високу якість карти, але вимагає витрат часу на підготовку обґрунтування. Рекомендується в районах із складним рельєфом і великою Насиченістю орієнтирами.
Метод Гизатулина
Рис. 62. Метод Гізатуліна:
13, 14, 15... - базові точки знімального обгрунтування; а, б, в... - станції знімального ходу
Метод Худеньких
Рис. 63. Метод Худеньких

Ю. В. Худеньких для роботи на складній місцевості з великою кількістю мікрооб'єктів і дрібних елементів рельєфу пропонує використовувати густе знімальне обґрунтування (з площею ділянок 0,2-0,3 км2), вважаючи, що витрати на його підготовку окупляться високою якістю майбутньої карти. Знімальний ділянку він розбиває додатковими ходами на дрібні частини, причому, прокладаючи хід по лінійному орієнтиру або структурної лінії рельєфу, одночасно знімає всі об'єкти і рельєф у смузі видно з ходу (рис. 63). При незначній нев'язання в точці Б виробляє розгонку на окремому пластику. Хід АБ планує так, щоб ширина відрізаній частині ділянки не перевищувала 200 м. Далі відрізану частину розбиває поперечними ходами (наприклад, 24 - В), на яких, як правило, немає нев'язок, на ще більш дрібні частини. Якщо смуги видно з цих ходів не перекриваються, робить додаткові проходи всередині незаповнених площ (хід Р-25). Метод досить трудомісткий, ну дає хороші результати на складних місцевостях, для яких рекомендується.

По мірі накопичення досвіду кожен укладач виробляє найбільш прийнятну для себе тактику, важливо лише, щоб вона задовольняла основним принципом: все побачити і пов'язати, пройшовши мінімальний шлях.

Картографічна документація, що створюється при коригування

Основою для коригування служить викопіювання з топооснова і знімального обгрунтування, про яку йшлося вище.

Під час польових робіт в процесі побудови точок і знімальних ходів укладач створює польовий оригінал. В залежно від характеру місцевості і кваліфікації його упорядника можна малювати на одному або двох пластиках. Лінії знімальних ходів слід проводити по лінійці острозаточенным олівцем, щоб вони виходили тонкими і чіткими. Польовий оригінал служить чорновим матеріалом, тому немає сенсу докладно регламентувати його зміст і способи оформлення. Зазвичай він складається прийомами і способами, звичними для кожного укладача.

Результати польових робіт в процесі коригування укладач подає у вигляді авторського оригіналу. Цей картографічний документ містить всю інформацію про місцевості, отриману в процесі коригування. Він повинен бути оформлений у певному вигляді, зручному для використання на подальших стадіях створення карти. Авторський оригінал-основний документ для редагування та інспектування карти (див. стор 106), та для виготовлення составительского оригіналу, і для контролю всієї наступною документації, що створюється в процесі підготовки карти до виданню.

Авторський оригінал малюють в камеральних умовах безперервно протягом всіх польових робіт у кінці кожного робочого дня. Викреслювати його можна на пластику, кальці-восківці або пергаміні кольоровою тушшю, фарбами, простими та кольоровими олівцями. Він складається так, як буде виглядати видана карта ділянки, за винятком деяких особливостей, обумовлених нижче. Всі умовні знаки вычерчиваются строго за розмірами чинної таблиці умовних знаків із збільшенням розмірів, рівним відношенню масштабу видання до масштабом авторського оригіналу.

Авторський оригінал виготовляють на трьох аркушах. Всі вони повинні мати лінії координатної сітки топооснова для забезпечення поєднання (червоним кольором). На них повинні бути зазначені номер ділянки, прізвище укладача, дата закінчення роботи.

На першому аркуші наносяться всі штрихові елементи карти (у тому числі штрихування всіх видів боліт) в 4 кольорах: рельєф - коричневою, гідрографія - зеленої, скелі, каміння, абрисні линяй гідрографії і рослинності, штучні споруди - чорною, граничні (абрисні) лінії площ, що не мають на карті кордонів вигляді штрихових елементів, знаки В.408, В.412, В.413, базові точки і їх номери-червоною. Стежки, дороги, контури, допоміжні горизонталі для ясності додатково прочерчиваются безперервної тонкою лінією простим олівцем, при можливості-з зворотної сторони оригіналу. На всіх горизонталях за межами ділянки повинні бути написані простим олівцем їх номери. Оригінал повинен бути вычерчен так, щоб з нього можна було отримати якісні фотокопії. При використання туші чи фарби слід закріпити зображення колодієм. Для районів зі складним, насиченим рельєфом і великою кількістю контурів допускається нанесення горизонталей простим олівцем (твердістю Т, 2Т) і поділ змісту першого аркуша на два: на одному аркуші - рельєф і гідрографія, на іншому - все інше. На аркуші слід вказати години, витрачений на коригування, окремо для польових і камеральних робіт.

На другому аркуші авторського оригіналу наносяться всі фонові елементи карти, які у виданні будуть дані заливками і сітками. Блакитною фарбою дається дзеркало води, зеленою і жовтою - елементи рослинності, коричневої - голі скелі (В.212), чорної - знаки А.208, А.209, В.210. Для полегшення креслення допускаються такі умовності: знак В.403 показується зеленої штрихуванням під кутом 45° до вертикалі і кроком 1 мм, знак В.404 - зеленій хрестоподібної штрихуванням з кроком 2 мм, знак А.405 - зеленій заливкою, знак В.210 і фонова частина знака А.208 - чорної вертикальної штрихуванням кроком 1 мм. Червоним кольором наносяться абрисні лінії всіх фонових елементів, базові точки з номерами (допускається опускати до 80% точок і номерів). Другий лист, як правило, не призначається для фоторобіт.

На третьому аркуші авторського оригіналу зазначаються точки, які можна використовувати для встановлення КП. Вони показуються червоним кольором, колами діаметром 7-8 мм і супроводжуються позначеннями, обговореними в ТЗ на складання карти.

При кресленні оригіналів забороняється змінювати розташування базових точок, фрагментів горизонталей на кордонах знімальних ділянок, ліній координатної сітки топооснова. Оригінали, мають зсув зазначених елементів понад величини, обумовленої в ТЗ, не повинні прийматися від укладачів для подальшої роботи.

Тут перераховані типові вимоги до авторського оригіналу. Всі особливості, пов'язані з місцевістю, призначенням карти, технологією підготовки до видання та видання карти для кожного конкретного випадку повинні бути оговорені в ТЗ на складання карти.

Приклад авторського оригіналу наведено на карті XIV.

Редагування та результатів інспектування коригування

При бригадному методі роботи, особливо укладачів різної кваліфікації, потрібно редагування авторських оригіналів окремих укладачів. Його здійснює керівник робіт або один з найбільш досвідчених укладачів, і полягає воно в польовому обстеженні якості оригіналів. Основні завдання редагування - виправлення допущених помилок, усунення пропусків, підвищення однаковості зображення різних об'єктів. Якщо зауважень трохи, вони вносяться на відповідні аркуші авторського оригіналу. При серйозні помилки може виникнути необхідність у додаткових польових роботах і переробці оригіналу.

Інспектування авторських оригіналів - основна частина інспектування карти. Воно проводиться інспектором обласної (республіканської) федерації спортивного орієнтування або кваліфікованим упорядником карт за завданням організації, яка замовляє тираж спортивних карт, і фінансується тієї ж організацією. Завдання інспектування: перевірка якості створюваної карти, її відповідності вимогам Правил змагань, визначення класу карти і категорії складності місцевості (см стор 135).

Інспектування здійснюється інспектором спільно з керівником робіт або одним з укладачів карти вигляді польового обстеження авторських оригіналів. Узгоджені зауваження заносяться в дефектну відомість, що представляє собою список необхідних виправлень з номерами. Самі виправлення можна намалювати на пластику, прикріпленому поверх авторського оригіналу до знімального планшета. У деяких випадках інспектор може зажадати перемальовування оригіналу для внесення всіх виправлень. При обмеженій кількості зауважень вони на підставі дефектної відомості вносяться в авторський оригінал. Правильність і повнота їх внесення також перевіряються інспектором.

Після внесення всіх виправлень за зауваженнями редактора та інспектора авторські оригінали повністю готові до підготовки карти до видання.
